Grampos para emendas
Devido à simplicidade de instalação, as emendas com grampos podem ser realizadas pelo próprio cliente em boa parte dos casos. Isso faz com que este acessório seja muito útil para reparos emergenciais e emendas em locais isolados, evitando custos de deslocamento de equipe e equipamentos de vulcanização. Além disso, facilitam muito a retirada e recolocação da correia para limpeza ou manutenção do equipamento transportador.
Abaixo os principais modelos que trabalhamos:
- zoom

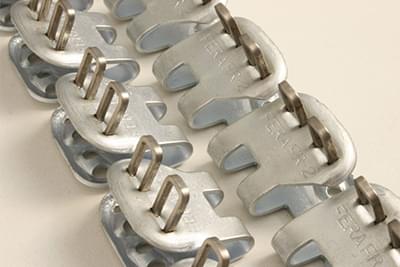

FERA FR
O perfil suave e achatado do grampo Fera FR com garras de aço inoxidável torna-o rápido e fácil de instalar. Ideal para emendas em correias transportadoras de carga leve até média. A chapa inferior contínua garante um alinhamento perfeito da emenda e fácil introdução do pino-guia. Fabricados em três tamanhos atendendo os requisitos da maioria das aplicações. Disponível em chapa de aço-carbono ou aço inoxidável para suprir inclusive os padrões das indústrias alimentícias. Ferramenta de aplicação simples e durável.
Modelo | Espessura da correia (mm) | Tensão Máxima de Trabalho (N/mm) | Ø Mínimo de Polia (mm) |
---|---|---|---|
FR1 | 1,5 - 3,0 | 17 | 50 |
FR2 | 3,0 - 5,0 | 28 | 75 |
FR3 | 5,0 - 6,0 | 35 | 100 |
- zoom

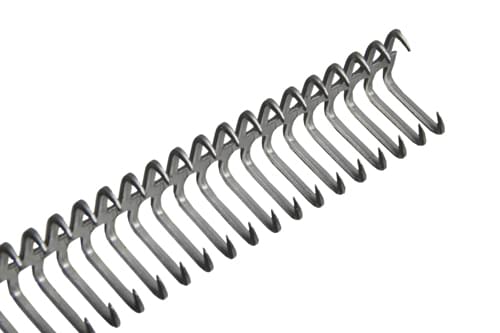

FERA GUARÁ
O Grampo Fera Guará é indicado para realizar uniões em correias de transmissão de potência ou transportadoras operando sem abaulamento e com cargas leves ou médias. Este sistema de dobradiça admite pequenos diâmetros de polias sem provocar elevadas tensões de dobramento na correia. Os dentes do grampo são unidos por meio de uma “espinha central” formando barras que podem ser ajustadas à largura da correia. Isto facilita a instalação e possibilita realizar uma emenda reta. Os dentes são posicionados de forma tal que penetram na correia paralelamente às fibras longitudinais da carcaça sem danificá-las. Tais características, aliadas ao elevado número de dentes que o grampo possui, promovem uma distribuição uniforme de tensões em toda a largura da correia, tornando a emenda segura e durável.
São produzidos em chapa de aço carbono com cavilha de articulação corrugada em aço carbono ou em aço inox com cavilha de articulação corrugada também em aço inóx. Não oxida, amagnético, resistente a produtos químicos e à abrasão. Utilizado também em presença de separadores magnéticos. Ou ainda em latão com cavilha de articulação corrugada em aço inóx.
Modelo | Espessura da correia (mm) | Tensão Máxima de Trabalho (N/mm) | Ø Mínimo de Polia (mm) |
---|---|---|---|
Guará 05 | até 1,5 | 4,4 | 25 |
Guará 07 | 2,0 a 3,5 | 8,8 | 50 |
Guará 15 | 3,0 a 4,0 | 11,4 | 60 |
Guará 20 | 4,0 a 4,5 | 16,6 | 75 |
Guará 25F | 4,5 a 5,5 | 17,5 | 100 |
- zoom

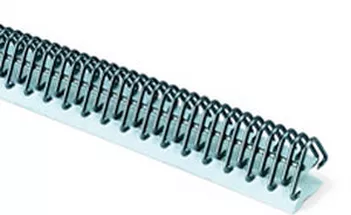

Hanger
Similar ao modelo Clipper, já bastante difundido no mercado, nosso modelo Hanger é uma ótima opção para diversas aplicações. O padrão de fixação dupla e alternada dá aos grampos poder de fixação excepcional sem prejudicar a integridade da carcaça da correia. O resultado final é uma emenda de perfil muito baixo, compatível com vários tipos de correias, produzindo baixo ruído quando em operação. Disponível somente em aço inox, é muito resistente em ambientes abrasivos, sendo bastante utilizado na indústria alimentícia.
Modelo | Espessura da correia (mm) | Tensão Máxima de Trabalho (N/mm) | Ø Mínimo de Polia (mm) |
---|---|---|---|
Hanger 1,6 | 1,6 a 3,0 | 7,2 | 30 |
Hanger 3.0 | 3,0 a 4,5 | 12,8 | 60 |
- zoom

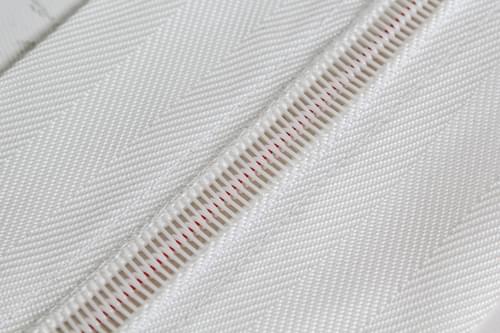

GRAMPO PLÁSTICO FERA SN-FDA
Determine o tamanho apropriado do grampo de acordo com a espessura da correia (Figura 1) e a tensão de trabalho (tabela 1). Podemos notar que para determinadas espessuras de correias é possível utilizar dois tamanhos de grampos. Se os diâmetros das polias (Figura 2) permitirem, é aconselhável que se utilize o tamanho maior.
O comprimento do grampo deverá ser um pouco menor que a largura da correia, de maneira a permitir que seja feito um chanfro em cada lado da correia (de 10 a 25 mm x 30º). São disponíveis Grampos Fera FDA com dois tamanhos de zíperes diferentes, atendendo correias que vão desde 0,8 mm a 4,6mm de espesura.
O Grampo Fera SN-FDA é fornecido na cor branca.
Modelo | Espessura da correia (mm) | Tensão Máxima de Trabalho (N/mm) | Ø Mínimo de Polia (mm) |
---|---|---|---|
SN-FDA 1 | 0,8 a 3,2 | 8,7 | 13 |
SN-FDA 2 | 3,2 a 4,6 | 8,7 | 16 |
Para cotações, bem como informações sobre outras medidas / modelos, entre em contato com nossa equipe de vendas clicando aqui.
